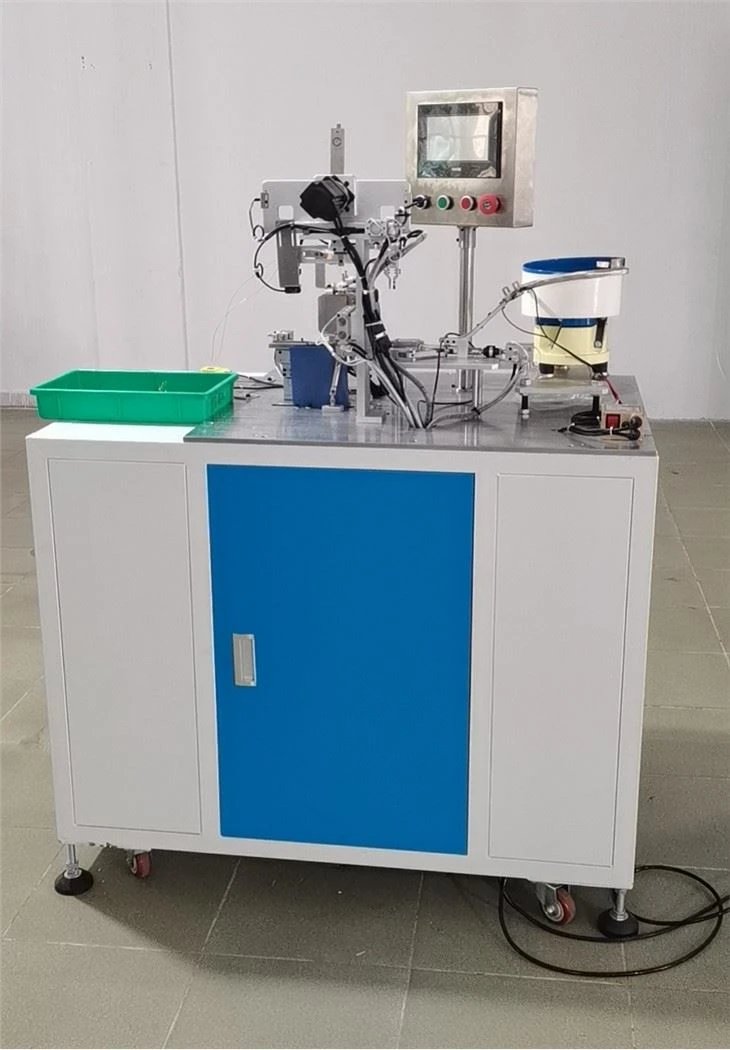

Mașină toroidală automată de înfășurare magnetică

Mașina de înfășurare automată a inelului magnetic este o nouă mașină de înfășurare automată a inelului magnetic, alimentarea sa, alimentarea, înfășurarea, cablarea la ieșire realizează automatizarea, alimentarea avansată, metoda de înfășurare și principiul de control electric (PLC plus ecran tactil), faceți-o în bobina inelului micro magnetic are alte produse similare avantaje unice de neînlocuit.

Bobina de buclă magnetică procesată de această mașină este utilizată în filtre de rețea, diverse transformatoare, inductori de cip, IC, transformatoare electronice etc. Caracteristicile sale sunt adăugate mai jos:

1. Alimentare automată: dispozitivul automat de alimentare și dispozitivul de alimentare reglabil asigură alimentarea automată a diferitelor inele magnetice;

2, înfășurare fină: intervalul de diametru al înfășurării de 0.020,50 mm;

3. Inel magnetic mic: diametrul exterior al inelului magnetic este de 2,540mm, diametrul interior al inelului magnetic nu este mai mic de 1.0mm, iar grosimea inelului magnetic este nu mai puțin de 0,8 mm;

4, controler matur: controler programabil PLC avansat, asigurând în același timp siguranța mașinii, stabilitatea funcționării;

5, interfață om-mașină: folosim ecran tactil LCD, poate fi programat cu ușurință în funcție de inel magnetic diferit, mod diferit de înfășurare, depanare convenabilă a producției;

6, numărul buclei magnetice: mașina adoptă un contor de inducție cu fibră optică, astfel încât numărul bobinei să fie precis

7. Aranjarea liniei: mașina adoptă un motor pas cu pas precis și driverul său pentru a asigura calitatea aranjamentului și distribuției bobinei;

8, modul de înfășurare: în conformitate cu cerințele diferitelor bobine de buclă magnetică, modul de înfășurare are o singură înfășurare și înfășurare, mixtă, înfășurare cu unghi fix și alte diversificari, pentru a îndeplini cerințele diferitelor produse;

9, eficiență ridicată: un dispozitiv poate înlocui practic 10 angajați ai muncii umane;

10, capacitate mare: Conform inelului magnetic cu un diametru exterior de 20 mm, un diametru interior de 14 mm și o grosime de 5 mm, înfășurând un fir emailat de 0,10 mm pentru 1999 spire, capacitatea de producție pe oră este aproximativ 60 buc. Munca zilnică este calculată ca 20 de ore, iar capacitatea zilnică de producție este de aproximativ 1200PCS, calculată ca 25 de zile pe lună. Capacitatea de producție lunară este de aproximativ 30,00 buc (mașina adoptă material de-rigiditate ridicat și poate funcționa continuu timp de 24 de ore);

11, consum redus de energie: consumul de energie al întregii mașini nu este mai mare de 750 W;

12, protecția mediului: zgomotul de producție este mic, fără poluare a mediului.

Tag-uri populare: mașină toroidală automată de înfășurare magnetică, China, furnizori, producători, fabrică, preț, fabricat în China

Alte introduceri legate de echipament:

v uProduction efficiency: (Take 1064 magnetic winding 0.6 wire diameter double wire and winding 9 times for example) about 450 pieces/hour.

v uThe trial range of copper wire diameter: ф0.3-ф2.2.

v uMaximum trial range of copper wire length: 1000 mm.

v uThe scope of application of magnetic ring specifications: minimum 843; maximum 22.5149 and products within this range (if it exceeds this range, specific experiments can be performed).

v uIf it exceeds the above range, it can be designed specifically for docking.

v uEquipment size: approximately (length width height) 850 620 1500 (mm).

v uEquipment weight: about 100KG.

v uPower supply: AC220V 50/60Hz 1.3KW

v uUsing air pressure: 0.5-0.6 MPa
