Mașină de bobinat în mod comun complet automată

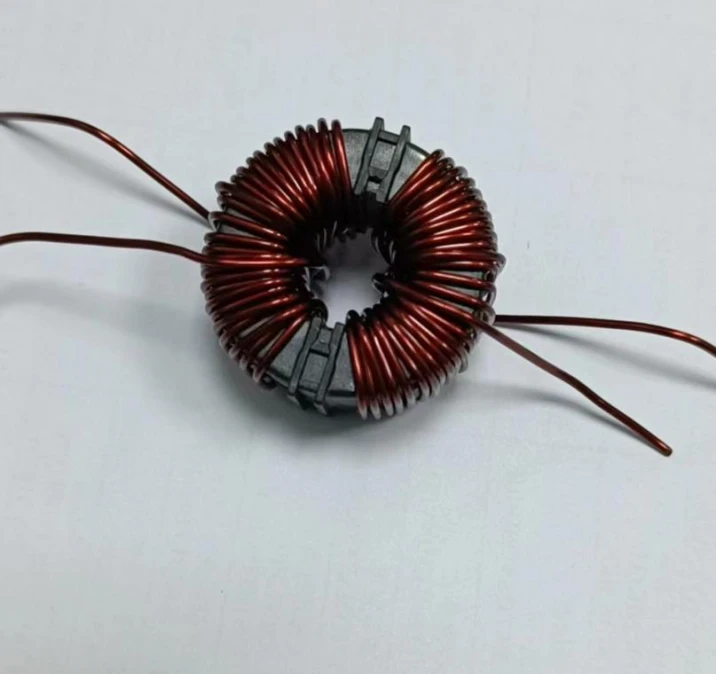

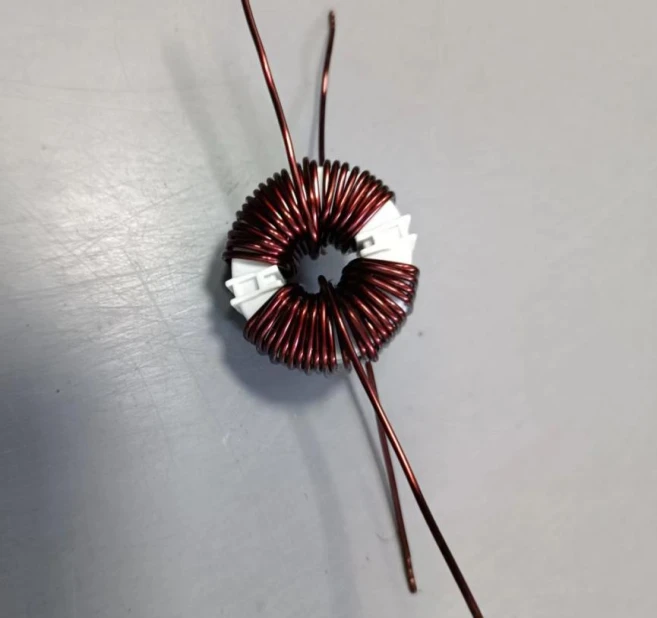

Înfășurarea mașinii efect similar de produs





Descrierea mașinii



1. Această mașină este complet automată și este concepută în principal pentru producția următoarelor produse:



① Potrivit pentru inductori tradiționali în mod comun cu înfășurări de sârmă de cupru emailată cu un -caten sau cu dublu-caten.



② Lungimea maximă a înfășurării este de 12500 mm, diametrul firului între 0,6-2,5 mm.



③ Gama compatibilă de inele magnetice: diametrul exterior D18-45mm, înălțimea inelelor magnetice 4-25mm.



④ Eficiența producției mașinii: legată de factori precum numărul de spire de înfășurare și diametrul firului. Luând ca exemplu un inel magnetic T25*15*8, cu un diametru al firului inductor de mod comun de 1,2 mm și 20 de spire pe latură, capacitatea de producție orară este de aproximativ 120 de unități.



2. Scurtă descriere a structurii și caracteristicilor mașinii:



① Mașina folosește un transportor cu bandă pentru alimentare (sau alimentare cu tavă centrifugă automată). Inelele magnetice sunt aranjate manual pe transportorul cu bandă (sau turnate direct pe tava centrifugă), iar mașina alimentează automat inelele magnetice; bobina de sârmă de cupru este așezată pe pământ. Mașina alimentează și taie automat sârma, înfășoară automat sârma și plasează automat produsul finit în coșul de produse finite.



② Mașina adoptă un sistem de înfășurare de tip cârlig-. Cu un design de stație dublă-, inelul magnetic înfășoară înfășurarea N1 la prima stație, apoi se deplasează la a doua stație pentru a înfășura înfășurarea N2. Două produse sunt înfășurate simultan la două stații pentru a îmbunătăți eficiența producției.



③ Mașina monitorizează în mod inteligent procesul automat de producție. În cazul unor anomalii, mașina se va opri automat și va indica automat cauza defecțiunii.



④ Aparatul are o interfață cu ecran tactil, care permite funcționarea flexibilă într-un singur-pas și modificarea diferitelor setări ale parametrilor, cum ar fi viteza cârligului, distanța dintre fiecare tură a înfășurării și lungimea de alimentare a firului. Poate stoca parametrii de producție pentru mai multe modele de produse. Schimbările sunt convenabile. Pentru alimentarea cu bandă-, reglarea lățimii canalului de curgere se adaptează la diferite dimensiuni de produs; pentru stațiile de înfășurare și de prindere a inelului magnetic-, este suficientă simpla schimbare a clemelor inelului magnetic, fără ajustări complexe.



⑤ Procesul de înfășurare și cablare al mașinii utilizează cleme mecanice pentru a ține inelul magnetic, acționat de un servomotor pentru a se roti semi--de-a lungul unui inel dințat. Acest lucru permite controlul precis al fiecărei ture a înfășurării, rezultând fire netede, plăcute din punct de vedere estetic și care nu se încrucișează-.



⑥ Alți parametri: Alimentare: 220V; Alimentare cu aer: 0,5-0,6Mpa aer comprimat. Consum de energie: aproximativ 1,8Kw; Greutate: aproximativ 450KG; Dimensiuni mașină: 1280x1050x1900 (L x L x A, mm).



Instalarea echipamentelor



1. După dezasamblarea mașinii, verificați dacă există curele de legare pe piesele rotative. Dacă există, scoateți-le înainte de a conecta aerul și alimentarea.



2. Pentru a asigura durata de viață a mașinii, furtunurile de aer conectate la mașină trebuie să transporte aer curat, fără ulei-, filtrat. Acest lucru asigură longevitatea supapelor solenoide și a cilindrilor.



3. Priza de alimentare a echipamentului trebuie să fie împământată pentru a preveni loviturile de trăsnet sau scurgerile electrice.



4. Presiunea aerului de admisie a echipamentului trebuie să atingă 0,6 MPa.



Nr. de serie	Articol	Caietul de sarcini
1	Dimensiuni generale	1280×1050×1900 (lungime × lățime × înălțime, mm)
2	Sistem de control PLC	Xinjie
3	Ecran de afișare	Xinjie
4	Marca sursei de alimentare	Adică bine
5	Marca motorului	Servomotor Xinjie
6	Marca de cilindru	Xingchen / Airtac
7	Sârmă inductivă	Airtac
8	Șină de ghidare și glisor	Șurub cu bile (China Taiwan TBI5) / Glisor (China Taiwan Hiwin)
9	Greutatea echipamentului	450 kg
